Electricité, épisode 5 : le tableau électrique tout équipé

Zoom sur notre tableau électrique étanche, après les nombreuses manipulations qu’on lui a faites subir. On vous a présenté l’ensemble de la façade dans le dernier article, cette fois c’est le tableau qui fait sa star.

Il faut imaginer qu’il fait une vingtaine de centimètres de profondeur, derrière la façade en contreplaqué. Sur ses côtés droit, gauche et bas, des presse-étoupes permettent de faire sortir (ou entrer, comme on préfère) des câbles tout en préservant l’étanchéité.

La façade avant (petit rappel, illustré cette fois), nous propose :

  • une série d’interrupteurs DOM (éclairage, frigo, chauffage, ventilateurs, auto-radio, etc etc) en haut
  • une série d’interrupteurs NAV au milieu (équipements de navigation, feux)
  • les 3 équipements de NAV SECU, à alimenter quelles que soient nos conditions
  • les deux pompes (ligne SECU).

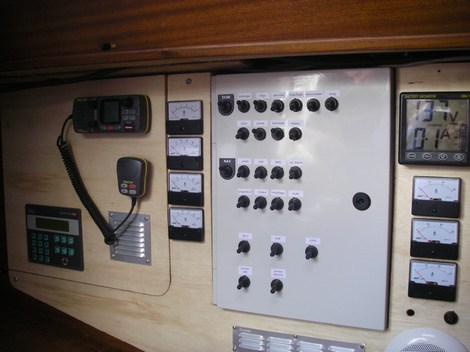

Le tableau électrique dans son écrin

Les dessous du tableau électrique : il suffit de l’ouvrir pour découvrir :

  • l’arrière de tous nos interrupteurs
  • une ligne de porte-fusibles DOM
  • une ligne de porte-fusibles NAV
  • une ligne de porte-fusibles SECU et NAV SECU
  • le tout relié avec une ribambelle de câbles, qu’on a tenté d’apprivoiser en les fixant avec des serre-câbles.

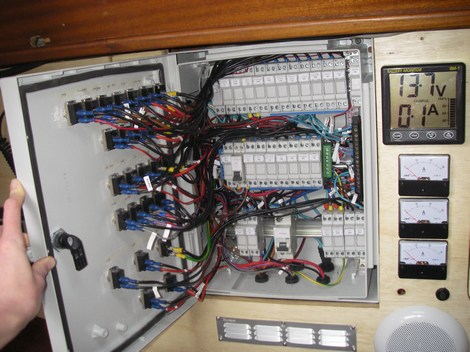

Les entrailles du tableau électrique

Ca nous fait quand même un plat de spaghettis un peu mieux rangé qu’avant… Et comme on a mis des étiquettes partout, on sait à quoi correspond chaque interrupteur, fusible et câble !
