Le répartiteur de charge à MOSFETs

Oui, ce titre veut dire quelque-chose, c’est pas seulement pour faire mon intéressant avec des mots compliqués. Smile

Non, ça ne se mange pas, ni un répartiteur de charge, ni un MOSFET, et non ça ne sert pas à mieux ranger ses affaires dans son sac à dos !!

Bonzalors, petit article un peu technique aujourd’hui, commençons par le début, un répartiteur de charge qu’est-ce que ça peut bien être et à quoi ça peut bien servir ? Eh bien je vous le donne en mille, ça sert à répartir la charge des différentes sources d’énergie électrique (éolienne, panneau solaire, alternateur …) dans les deux parcs batterie (car sur Schnaps on a une batterie moteur qui ne sert qu’à démarrer le moteur et des batteries de ‘servitude’ qui servent à la consommation courante). En effet, on ne peut pas charger les deux parcs batterie en les branchant directement ensemble, d’une part parce que sinon ça sert à rien de faire 2 parcs séparés, mais aussi et surtout parce que lorsqu’on met une batterie chargée avec une batterie déchargée, on se retrouve avec 2 batteries déchargées … Il faut donc, côté batteries, pouvoir ‘séparer’ le courant de charge, le diviser en deux, sans que quoique ce soit puisse ‘sortir’ des batteries. C’est réalisé tout simplement avec des diodes, qui ne laissent passer le courant que dans un sens.

Séparateur de batteries

Le courant de charge provenant des sources d'énergie alimente les 2 batteries, mais celles-ci ne sont pas connectées entre elles !

(J’explique beaucoup mais c’est pour que vous saisissiez bien toute l’importance de cet appareil auquel j’ai consacré un temps absolument déraisonnable. Et du coup il est normal que vous consacriez un temps absolument déraisonnable à la lecture de l’article qui décrit cet appareil. Et puis je n’ai trouvé nulle part sur le net comment fabriquer un répartiteur de charge, eh bien si ça peut aider quelqu’un, tant mieux !! Si tout va bien et avec le concours des moteurs de recherche, ça devrait d’ailleurs doper sensiblement la fréquentation de ce site !!)

Côté sources d’énergie, c’est le même problème, mais à l’envers. Schématiquement, il faut éviter que l’énergie produite par le panneau solaire ne serve à faire tourner l’éolienne, ou que l’énergie produite par l’hydrogénérateur ne se dissipe dans le panneau solaire … Et du coup, mêmes causes, mêmes remèdes : des diodes !! Ainsi, le courant ne peut pas ‘remonter’ vers les sources d’énergie.

Séparateur de sources

On prend les mêmes et on recommence : ici, toutes les sources de courant peuvent produire en même temps, mais ne sont pas pour autant directement connectées les unes aux autres. Ainsi, si une d'entre elles s'arrête (s'il n'y a pas de vent par exemple), les autres ne le "voient" pas !

Si vous avez bien tout suivi, vous pouvez assez facilement imaginer qu’un répartiteur de charge, c’est tout bêtement la combinaison des deux éléments précédents : une série de diodes en entrée (autant de diodes que de sources), un point commun et une série de diodes en sortie (autant de diodes que de batteries).

Schéma de principe d'un répartiteur

Principe d'un répartiteur de charge 4 entrées et 2 sorties

Oui mais voilà (eh non, ce n’est pas fini ! je ne vais pas vous lâcher comme ça !), le problème c’est que cette méthode de « répartition de la charge » a un coût énergétique non négligeable. Chaque diode provoque une chute de tension de 0.7 V environ … Cela signifie qu’entre la source et la batterie, on a perdu 1.4 V ! Sur 12 V, ça fait quand même plus de 10% et c’est loin d’être négligeable ! A 20 A, ça fait 28 W de perdus … Une solution acceptable est d’utiliser des diodes « Schottky », plus performantes, dont la chute de tension reste autour de 0.35 V, ce qui est déjà pas mal ! Mais il ya encore mieux. Le nec-plus-ultra du répartiteur de charge. La Rolls des électrons. Le Pullman des forces électromotrices. J’ai nommé le répartiteur de charge à MOSFETs. Ici, Mesdames et Messieurs, tenez vous bien – tenez vous mieux Madame, là, au fond – on parle de chutes de tension de maximum 0.1 V à 100 A de courant de charge. Ca vous en bouche un coin, hein ? Moi, quand j’ai appris ça, mon sang n’a fait qu’un tour, et j’ai décidé que moi aussi, j’aurais des chutes de tension n’excédant pas 0.1 V à 100 A, voire même mieux, oui Madame (même vous là-bas au fond), oui Monsieur. Non mais.

Le pire, c’est que j’exagère à peine. Parce-que les répartiteurs à MOSFETs, ça existe tout fait et ça se vend, certes plus cher qu’un répartiteur tout bête, mais pas si cher que ça. Mais non, quand un truc m’intrigue, je n’ai qu’une seule envie : comprendre comment, pourquoi, comment et pourquoi … pour pouvoir faire encore mieux … Je me suis donc lancé à corps perdu dans l’aventure de la conception et de la fabrication de notre répartiteur de charge que même la fusée Ariane ils en ont pas des comme ça (d’ailleurs si l’ESA en cherche, je peux lancer une petite série …).

Un MOSFET, c’est un type de transistor bien spécial. En fait, c’est un interrupteur électronique. Dès qu’il a une tension supérieure à un certain seuil à ses bornes (entre la grille – NDCLFC : pour comprendre les termes grille, drain, source, il faut cliquer sur le lien ‘MOSFET’ en tout début de phrase… – et la source), il met virtuellement en contact la source et le drain (la résistance entre les deux bornes devient très très faible). Du coup, il suffit de commander intelligemment la grille pour ne commuter que lorsque le courant passe dans le sens souhaité. Et voilà, c’est tout bête, mais pour remplir le cahier des charges contenu dans la phrase de deux lignes qui précède, il m’a fallu un paquet de temps de recherches, simulations, essais, court-circuits, fils cramés, et j’en passe et des meilleures ! Honnêtement, je n’ose pas chiffrer le temps passé à concevoir et réaliser ce répartiteur …

Voici donc le schéma (normalement entre le paragraphe précédent et celui-là il y a plusieurs mois !) auquel je suis arrivé pour un répartiteur à 2 entrées et 2 sorties (pas besoin de plus car l’éolienne et l’hydrogénérateur sont branchés sur un régulateur qui fait aussi répartiteur, mais l’ajout de 2 entrées supplémentaire peut être fait rapidement) :

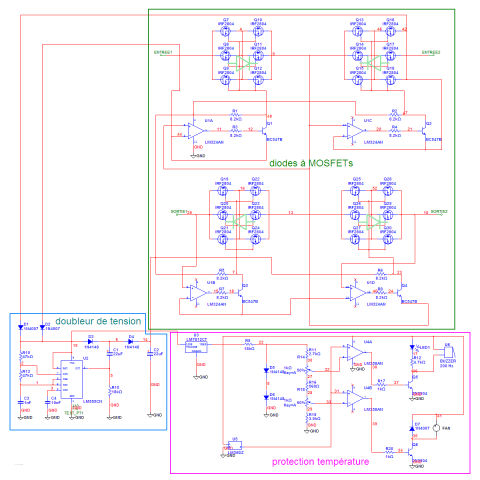

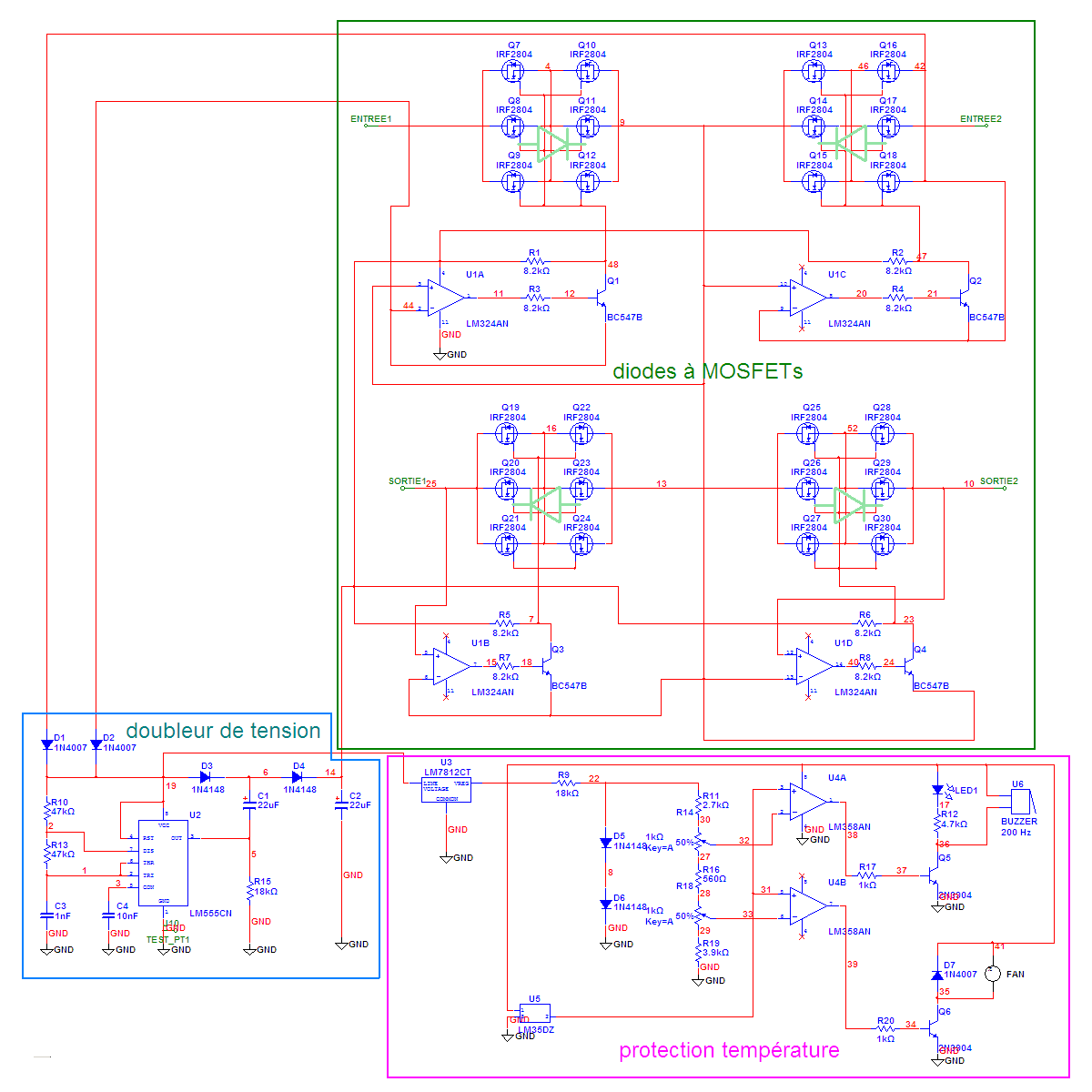

Schéma électrique du répartiteur

Schéma électrique complet du répartiteur (cliquez pour agrandir)

Le schéma est divisé en 3 zones : la partie ‘diodes’ avec les 4 modules de 6 MOSFETs (2 x 3 en parallèle pour diminuer encore la résistance et donc la chute de tension) et le circuit les commandant (des comparateurs), la partie ‘doubleur de tension’ générant la tension de commande des transistors qui doit être supérieure à la tension à commuter, et la partie ‘protection en température’ qui permet, si la température du répartiteur dépasse un certain seuil (mais c’est une sécurité totalement inutile, à mon avis, je l’ai faite quand même au cas où, ça ne coûtait pas grand-chose, et puis ça m’a beaucoup amusé de la tester en chauffant plus ou moins le capteur), d’enclencher des ventilateurs, puis, si vraiment ça chauffe trop, d’allumer une LED en façade et de faire sonner un buzzer. Tout n’est peut-être pas ni parfait ni optimal dans ce schéma, mais c’est ce que j’ai su faire avec mes quelques connaissances en électronique, entretenues depuis que je sais me servir d’un fer à souder et que je bidouille mes magnétophones, amplis audio et autres appareils électroménagers … Et puis maintenant je peux le dire, ça marche en vrai …

Car tel le badaud attendant son bus, qui est en retard et vraisemblablement ne passera pas, mais continuant à attendre malgré les taxis qui passent, parce qu’il a attendu jusque là alors c’est quand même pas pour finir dans un taxi, je me suis lancé dans la fabrication. Tout ce qu’il y a de plus classique : dessin du typon, gravure du circuit imprimé, étamage, soudure, tests, grillage de composant, remplacement dudit composant (le plus chiant évidemment, celui à 14 pattes), retest, resoudage de pattes mal soudées, reretest, câblage final, inversion de polarité, démontage, reremplacement de composant (toujours le même), remontage refinal … la routine habituelle, quoi ! NDCLFC : Je vous passe les ‘mais je comprends pas pourquoi ça marche pas, là, j’ai vraiment tout vérifié, il y a encore un court-circuit mais pourtant je le trouve pas… Et ça va encore me prendre une demi-heure pour tout démonter…’ – puis démontage, pour identifier la source du court-circuit : un morceau de patte de composant qui se baladait en reliant deux éléments qui ne devaient absolument pas être reliés… ou encore les ‘mais il va finir à la flotte ce répartiteur de ?§*ù$^! vas-y, ouvre le hublot, j’en ai vraiment trop marre là, ça fait déjà deux semaines qu’il est censé marcher !!’

Etamage du circuit imprimé

Un fer à souder, de l'étain, et c'est parti ! Ici, c'est l'étamage du ciruit imprimé (enfin des circuits, il y a aussi les 3 thermostats pour la commande du chauffage)

Les MOSFETs

Les transistors à MOSFETs en place sur le boîtier-radiateur (complètement sur-dimensionné mais on n'a pas trouvé moins gros et compatible avec le cahier des charges !) et connectés entre eux avec de la grosse bande de cuivre pour pouvoir faire passer beaucoup d'intensité. Les câbles gris servent à relier les boulons de connexion à l'intérieur du boîtier.

Carte de commande

La carte de commande avec ses composants, montée dans le boîtier et connectée aux transistors.

Jusqu’au jour du test grandeur nature, avec alternateur débitant ses 30 A syndicaux et tout et tout. Et là, miracle : ça fonctionne ! Ca commute, ça charge, ça répartit !!!! Et avec une chute de tension absolument ri-di-cule (hou la chute de tension, hou, hou tu fais moins la maligne maintenant, hein ?) !

Test

Test du répartiteur (ici avec l'alimentation stabilisée - 2 A maxi), le test avec l'alternateur a été fait juste après ...

Ce soir là, on a bu à la santé du répartiteur, et il ne l’avait pas volé !

Bon, j’espère que vous ne m’en voulez pas trop d’avoir tant écrit sur un sujet qui ne doit pas vous passionner outre mesure, mais ça fait un bien fou (comme dien, oulala elle est d’un goût cette blague dites donc Grin ) de voir qu’après tout ce temps, le bus est enfin arrivé. Et en plus comme tout le monde a pris le taxi, y a de la place dedans Wink !!!

Non, sans rire, j’aurai appris des trucs, c’est déjà ça. Et puis mine de rien je suis fier d’avoir réussi à obtenir quelque-chose qui fonctionne, bien qui plus est, d’où cet article à rallonge. Mais si c’était à refaire, je me dirais que j’aurais probablement le temps de faire mumuse une autre fois …

Le répartiteur enfin fini

Le répartiteur de charge, enfin terminé et opérationnel, 2 minutes plus tard il était monté derrière la façade électrique !


Cet article en PDF


32 comments to Le répartiteur de charge à MOSFETs

  • mamounnette

    Bravo pour vos réalisations !

  • Ismael

    Belle réalisation

    • … même si apparemment pas assez soignée, puisqu’une des connexions (celle de l’alternateur) a fondu au bout d’1/4 d’h à une soixantaine d’ampères … Les transistors sont bien dimensionnés, mais j’ai apparemment négligé l’échauffement des connexions faisant la liaison entre intérieur et extérieur … à réparer dès que j’aurai le temps !

  • Petite actualisation : le répartiteur de charge se repose désormais, depuis Cascais, au fond d’un coffre inaccessible. En fait, il s’avère qu’il marche parfaitement bien jusqu’à 30 A, mais qu’au-dessus 2 choses chauffent sérieusement :
    – d’abord, les connexions, qui se font à travers des vis en inox, qui n’est pas optimal pour les connexions électrique : presque 0.1 V de chute de tension entre les cosses de chaque côté de la vis, ça chauffe sérieusement quand il y a 50 A qui passent dedans. A remplacer par du laiton, mais surtout, à mon avis, prévoir une connexion plus directe entre l’intérieur et l’extérieur, pour limiter les liaisons par cosses.
    – ensuite, et surtout, les transistors. J’ai acheté mes IRF2804 sur ebay, pensant faire une affaire par rapport aux distributeurs français. J’ai un peu peur de m’être fait avoir avec des produits de contrefaçon. Ils sont bien marqués du logo et du sigle d’International Rectifier, mais ils ne présentent pas les performances qui devraient être les leur d’après leur fiche technique. Leur résistance est en effet 3 fois supérieure à ce qu’elle devrait être à 50 A. Au final, ça chauffe fort, et même si la chute de tension reste raisonnable, ce n’est pas fiable. J’ai peut-être aussi un peu présumé de leurs forces en estimant qu’ils pourraient tenir leurs caractéristiques en continu pendant plusieurs dizaines de minutes …
    Bref, à perfectionner quand j’aurai le temps et le matériel adéquat, en attendant j’ai recâblé le circuit de puissance / distribution / charge, et on se débrouille très bien sans répartiteur …

  • Lionel

    bravo!
    je navigue en saison sur un petit voilier (Chablis 29), j’ai cassé la tirelire pour l’équiper d’un panneau solaire 100w à installer cette année; le moteur est un « vétus » 16cv et je ne connais pas la charge maxi de l’alternateur mais ça me parait être en deçà des possibilités de votre répartiteur, donc bingo!!
    en vue de le réaliser serait-ce abuser que de vous demander les copies des typons?
    merci

  • Norbert

    Bonjour,

    Après plusieurs essais coupleur séparateur répartiteur et compte tenu que mes batteries sont d’origines diverses, la solution du répartiteur de charge de votre conception et qui plus est modulable( entées/sorties) je pse la même question que Lionel, avez vous les typons?

    Norbert

  • Modelon René

    Bonjour, génial votre projet je sais de quoi je parle je suis moi même électronicien. J’ai longtemps travailler sur des ensembles
    de grande puissance (jusqu’à 700kw). Alors pour éviter les chutes de tension dans la connectique: pour le câblage de la partie puissance, il vous faut utiliser de la barre de cuivre (même pour un ampérage inférieur à 30A), dans l’industrie la densité de courant de référence et de 3A / mm² mais pour le boîtier on peut tabler sur 5A/mm². Donc gros boulot de mécanique et les Mos soudés directement sur les barres et eux
    mêmes visser sur un gros radiateur il faut calculer la puissance dissiper malgré que le MOS travaille en saturation il y a quelques millivolts de chute de tension.Pour les cosses sur câbles: Sertir et souder à l’étain/plomb.Vous aurez un système blindé et sécurisé.Utiliser des boulons en cuivre.
    Cordialement
    René Modelon

  • Guy

    Bonjour .
    belle réalisation . Je suis en train de modifier un coupleur victron Cyrix , afin de remplacer l’énorme relais qui chauffe et consomme près de 200mA ,
    et pour info :je viens de trouver (enfin) des mosfet canal P chez farnell 180A/2mOhm . ref. IPB180P04P4L02 2,5€ piece .
    ça simplifie le schéma ,car la commande Vgs se fait en 0v(on)/+12V(Off).
    comme vous,je vais en monter 6 en parallèle .
    soit pour 60A: une chute de tension globale de 80mV et une dissipation unitaire de 800mW

    cordialement.

    • En effet, avec des MOSFETs canal P c’est plus facile à commander. Je crois qu’à l’époque – il y a 7 ans déjà – c’était assez difficile de trouver des canal P avec une très faible Rdson pour un prix raisonnable, d’où le montage avec canal N et doubleur de tension. Ca fait longtemps que j’ai recyclé les IRF2804 chinois dans d’autres circuits qui commutent moins de courant (éclairage LED pulsé notamment) et en les utilisant du côté négatif de la charge.

      Merci pour le retour en tous cas, je pense en effet que si je le refais ce sera avec des MOSFETs ‘P’. Le prix de ces composants a drastiquement baissé en quelques années !!

  • JS

    Bonjour Tomtom, je m’dresse à vous en particulier.

    J’ai lu avec intérêt votre article et pour l’instant je m’en tiendrais aux simples diodes. Pour l’utilisation que j’ai à en faire cela suffira.

    Vous semblez avoir rencontré des problèmes lors du montage complexe qui a suivi.

    Je vais donc vous faire part de mon expérience passée qui pourra je l’espère vous inspirer pour votre montage fait de transistors qui semblent être « appairés ».

    J’ai fabriqué il y a longtemps un amplificateur de 100W pour faire fonctionner des baffles. L’étage terminal de l’ampli était fait de deux transistors par voix. J’ai donc acheté 4 transistors et je les ai insérés dans ma platine.

    IL s’est un peu passé ce qui vous arrive, arrivé à une certaine puissance les transistors on anormalement chauffé puis lorsque on leurs à demandé plus de puissance encore, ils ont pété.

    Je me suis dit la même chose que vous sur la qualité des transistors et je ne sais pas pourquoi je les ai regardé à l’oscilloscope.

    La courbes des transistors était différente malgré une identification la m^me pour tous.

    Je me suis donc procuré un grand nombre de transistors et je les ai associé par paires, dans mon cas il m’en fallait deux, lorsque leurs courbes étaient identiques. Je n’ai plus eu de problèmes.

    Peut être avez-vous le même problème ?

    Amicalement JS.

    • Merci JS. Il me semblait que l’appairage des MOSFETs n’était important que pour éviter les distorsions dans, justement les étages de puissance des amplis audio. Je n’ai pas encore pris le temps (le prendrai-je un jour ?) d’effectuer des tests semblables sur mon montage, mais ce sera une piste à explorer si la qualité elle-même des transistors est mise hors de cause. Merci en tous cas de partager cette solution !

  • Samuel

    Bonjour,
    Pouvez-vous m’envoyer les typhons, svp. Je vais le réaliser pour mon sangria.
    Cordialement

  • Kalfatout

    Bonjour.
    Merci pour votre article très intéressant.
    Je vis donc me lancer dans le montage de ce répartiteur. Pouvez-vous me transmettre aussi l copyright des typos
    Merci d’avance.
    Jac

  • MRC

    Bonjour,
    Appairer les diodes et trans. en paralèle , nécessaire pour la fiabilité si non sa péte comme dit Js .
    Vu sur des Générateur de puissance 1 fus sur gate et collec. et 1 ou plusieurs fet de plus! mais en basse tension ces gênant.
    Pour l’appairage: La tension de claquage choisir les plus élevées (et semblabe biensur).
    Les caractéristiques en dépendes.
    Trés intéressant votre travail!!!
    PS: Mesure : source de tension elevée et resistance valeur elevée suivant la tension, voir en serie.

  • Danielle

    Hello,
    Je me demande si avec des diodes Schottky, ça ne serait pas plus simple….
    Un petit répartiteur vite fait bien fait, malgré la toute petite chute de tension ;-)
    Cordialement,

    • Oui, c’est évoqué dans l’article. Mais on a quand même 0.35V de chute de tension (à l’époque, il y a peut-être des Schottky plus performantes maintenant), ce qui à 80A en charge alternateur fait presque 30W par étage (entrée + sortie) et donc 60W au total. Sans compter qu’il faut faire un montage en plus pour compenser la chute de tension vue par les régulateurs divers et variés.

  • Gobert

    Bonjour Je cherche le schema d’un repartiteur de charge pour 2 batterie de 12 volts montées en // schéma de préférence avec des MOSFET.
    PS .Je possede des IRFZ48NPBF.
    Cordialement

    J.Gobert

  • Gobert

    Ok merci ,mais même avec des lunettes j’ai pas vu le schéma juste au dessus ,pardon excusé moi !

  • Fernand

    Bonjour

    Vous pouvez m’expliquer comment fonctionne le système avec les 2 IRF2804 monté tête bèche. D’autre part, je suppose que cela a une utilité ;-), mais cela impact aussi la chute de tension (x2) non ?
    Et puis tant que j’y suis pourquoi 3 Mosfet en //, cela veut dire que l’on gère un courant de 225A ?
    Bon c’est tout pour le moment. Merci

    Amicalement, Fernand

    • Bonjour, un MOSFET passant est passant dans les 2 sens. Lorsque V_GS n’est pas suffisante pour saturer le transistor, il est passant dans un seul sens du fait de la diode interne. Pour bloquer le courant (dans les 2 sens), et ne jamais faire passer de courant significatif dans la diode interne qui a une résistance bien plus élevée, il faut donc 2 mosfets tête-bêche. En effet la chute de tension augmente mais c’est le procédé usuel pour fabriquer une diode idéale (en tous cas ça l’était il y a 10 ans !).
      En effet, les trois groupes de Mosfets en parallèle c’est pour augmenter le courant acceptable par le montage.

  • Fernand

    Merci, grâce à vous je vais me coucher moins bête ce soir. Je vais essyer de comprendre le fonctionnement de votre repartiteur, au besoin je vous recontacte, et puis en realiser un.
    Amicalement, Fernand

  • M.ALRIC Ph

    Bonsoir, vous est il possible de me faire parvenir le tracé du circuit imprimé et le schéma.
    ce montage me parait très intéressant je je souhaiterai bien le fabriquer, cela me permettrai de pouvoir optimiser mon installation électrique vieillissant sur mon bateau.
    Quel que soit votre réponse, félicitation pour ce travail vraiment pro.
    Cordialement.

    • Travail vraiment pro pas vraiment parce que ça n’a pas marché du premier coup, mais la prochaine fois sera la bonne!
      Typons et schémas envoyés, bon bricolage!

  • Philippe ALRIC

    Bonsoir,
    merci beaucoup pour m’avoir fait passer ces précieux documents je vais les étudier avec attention.
    vous avez apporté des modifications ?
    Cordialement, Philippe ALRIC.

    • Pas de quoi. Non, aucune modification si ce n’est un démontage complet et recyclage des composants réutilisables dans d’autres montages un peu moins critiques. Je ne suis pas sûr que j’en reconstruirais un, le prochain va probablement devoir passer 10 fois plus de courant et je ne suis pas sûr de vouloir jouer avec 500A au bout des doigts…

  • ALRIC Philippe

    Bonjour, je vais étudier tout cela de prés.
    Merci beaucoup.

  • Benoit

    Bonsoir,

    une perte de 0.1 V est remarquable . Le système tel que décrit est en actif, donc si vous avez une chute de tension très basse, vous devez avoir en l’état (système actif) une consommation de courant ? Puis-je vous demander si vous l’avez constatée voire mesurée cette consommation ? merci d’avance pour votre réponse

    • Bonjour, la consommation permanente en fonctionnement normal (sans alarme de température) est le courant nécessaire pour faire tourner les ampli-ops à vide. Pour les AOPs utilisés, c’est de l’ordre du mA. Il y a probablement des AOPs qui consomment encore moins maintenant. Dans tous les cas, la puissance consommée en permanence est largement inférieure à la puissance que l’on évite de perdre en réduisant drastiquement la chute de tension sous plusieurs dizaines d’ampères.

  • JC

    Bonjour et merci pour ce travail remarquable !
    Une question lorsque l’on charge deux batteries de capacités très différentes : par ex. 80Ah et 600Ah avec le même alternateur à régulation interne. Quelle tension ce régulateur interne d’alternateur voit-il vraiment sur sa borne de sortie B+ connectée à l’entrée du répartiteur de charge ? La plus élevée de deux parcs ?

    • Bonjour, désolé je viens seulement de voir ce commentaire, l’email de notification a du se perdre…

      Ce régulateur verra la tension la moins élevée des 2 parcs. En bref il chargera d’abord la plus déchargée des 2 batteries. A moins d’utiliser un régulateur électronique sur la batterie de service, qui pilotera l’alternateur en fonction de l’état de charge de cette dernière.
