Schnaps en 3D

Bon, je vous vois venir, vous allez dire « mais vous avez pas autre chose à faire que de faire mumuse avec vos ordinateurs (et détourner vos outils de travail en dehors des heures de bureau, qui plus est, c’est grave ça oui môssieur), vous dites que vous avez plein de choses à faire et puis en fait dès qu’on a le dos tourné vous jouez ? ».

Oui mais non. Si on a décidé de modéliser le bateau en 3D, même si ça prend un peu de temps au départ, c’est pasque c’est vachement moins embêtant de se planter maintenant sur un écran d’ordinateur que de se planter en vrai avec du vrai inox, une vraie meuleuse et de la vraie soudure qu’on peut pas faire Ctrl-Z avec pour annuler. En bref, oui, on perd indéniablement du temps en transformant Schnaps en une suite de 0 et de 1, mais c’est pour éviter d’en perdre, et concevoir les choses (portique, capote, taud de pluie, taud de soleil, entre autres) bien comme il faut, peut-être pas forcément parfaitement, mais en tous cas en voyant les erreurs avant qu’elles ne soient commises en vrai. Par exemple, un arceau de capote qui entrerait bêtement en collision avec une manivelle de winch

Donc, voilà ce que ça donne :

Vue d'ensemble de la modélisation de Schnaps dans son état actuel

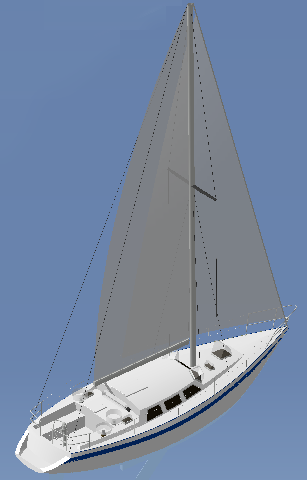

Vue d'hélicoptère de Schnaps dans son état actuel

Bon, d’accord, ya pas le rail de fargue, il manque les isolateurs de pataras, les ridoirs des haubans, l’enrouleur et ya même pas le nom écrit derrière. Oui non mais bon faut pas pousser quand même ! Smile Enfin cela dit, si un jour je m’ennuie (même si c’est pas trop au programme dans les mois qui viennent, l’ennui !) …

Bon, d’accord, ya des trucs pas fondamentalement utiles tels que les hublots de roof, les capots de descente ou les lisérés bleus sur les côtés. En même temps ça m’a pas demandé grand-chose en surplus de travail (surtout que pour les hublots ya 2 dimensions à changer et hop, v’là un nouveau modèle de hublot), en tous cas beaucoup moins que de prendre les mesures partout, et puis ça a quand même beaucoup plus de gueule avec des hublots et un liséré bleu Smile.

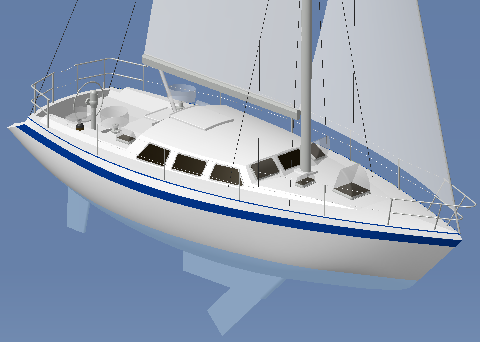

Schnaps vu de l'avant (encore depuis un hélico)

Schnaps vu de l'avant (encore depuis un hélico)

Bon, plus sérieusement, on a surtout mis l’accent sur le cockpit (tout ce qui est devant le roof est pas mal moins détaillé et la tolérance sur les mesures effectuées a été sensiblement relevée) et les trajectoires des différentes pièces mobiles susceptibles d’entrer en collision avec les futurs éléments du portique ou de la capote, qui sont déjà à peu près dessinés et dont les plans sont soumis à des avis d’expert(e)s (merci les zexpert(e)s) à même de mettre en évidence des évidences que nous n’aurions pas trouvées évidentes.

Vue du cockpit avec, en blanc transparent, les trajectoires des manivelles de winch et du palan d'écoute de grand-voile

Vue du cockpit avec, en blanc translucide, les trajectoires des manivelles de winch et du palan d'écoute de grand-voile

D’ici quelques jours, vous devriez donc pouvoir admirer le fruit de notre créativité sans limite en matière d’arceaux en inox, de traficottage de régulateur d’allure ou encore de haute couture, gamme « sellerie marine » printemps-été 2010 !
